OpenGL+GLSL书写自己的特效

好久没有写技术方面的文章了，想想还是应该有些技术输出。无论是对自己的技术总结，还是给他人学习作为参考，都是一件有价值的事情。这篇文章不讲解OpenGL的环境搭建和代码实现，仅讲解GLSL的学习思路与具体实现案例。代码仓库将会在文章的最后贴出。

顶点着色器

在写特效过程中，顶点着色器通常只传递"fragCoord"（顶点坐标）。在复杂的三维顶点着色器中，会涉及到坐标转换如MVP(Medel+View+Projection)变换，最终将世界坐标转换到裁剪空间。由于我们是二维平面，所以不需要这一部分，直接按照标准化设备坐标（NDC）传入。顶点数据如下：

const float vertices[] = {
        // 第一个三角形
        -1.0f, 1.0f, 0.0f, 0.0f,  // 左上
        -1.0f, -1.0f, 0.0f, 1.0f, // 左下
        1.0f, -1.0f, 1.0f, 1.0f,  // 右下

        // 第二个三角形
        -1.0f, 1.0f, 0.0f, 0.0f, // 左上
        1.0f, -1.0f, 1.0f, 1.0f, // 右下
        1.0f, 1.0f, 1.0f, 0.0f   // 右上
    };

通用的顶点着色器如下：

#version 330 core
layout (location = 0) in vec2 aPos;
layout (location = 1) in vec2 aTexCoord;

out vec2 TexCoord;

void main()
{
    gl_Position = vec4(aPos, 0.0f, 1.0f);
    TexCoord = aTexCoord;
}

第一行是版本声明，这里说明我们使用GLSL3.30核心版本，330 是广泛兼容的版本，大多数现代设备都支持。不同版本直接有些差距，比如：

早期版本（110）使用attribute、varying等关键字
330 版本开始用in/out代替attribute/`varying
420 + 版本支持接口块（Interface Blocks）简化变量传递

这个着色器输出"TexCoord"，我们在后续着色器都可以使用，这里有些基础知识需要了解一下：这里的顶点着色器处理的是顶点数据，我们为了绘制一个矩形定义了六个顶点数据（两个三角形），也就是说这个顶点着色器会处理6个顶点数据，后续的片段着色器则是会处理由这两个三角形构成的所有像素点如1280*720（所以很多计算放到到顶点着色器去计算是一个比较大的性能优化）。

片段着色器

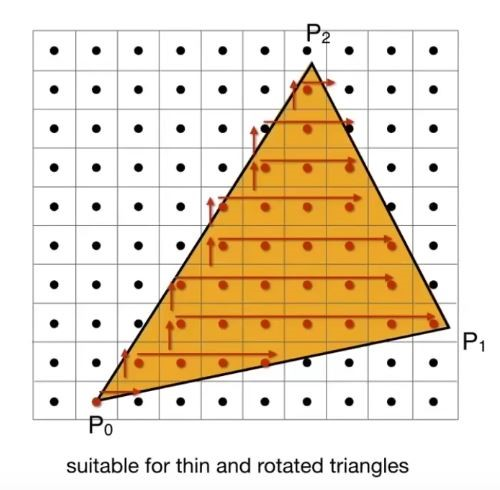

光栅化

数据经过一系列处理（光栅化），最终到达片段着色器，这里将决定"某个像素点最终颜色"。那么一开始在顶点着色器的数据，到了片段着色器中会是怎么样的呢？答案是光栅化会将你的输出参数"线性插值"处理，不了解插值的同学，可以先了解一下"线性插值"、"双线性插值"这些概念。说白了，你输出的值，会在光栅化被"平滑"。

光栅化

GLSL的语法与C非常相似，如果熟悉c语言的话上手会非常快。只不过并行计算的思维会和日常c开发不太一样。

以下展示最简单的案例（展示textCoord）：

#version 330 core
out vec4 FragColor;

in vec2 TexCoord;

void main()
{
    FragColor = vec4(TexCoord, 0.0f, 1.0f);
}

GLSL关键词、内置函数、变量可参考：GLSL中文手册

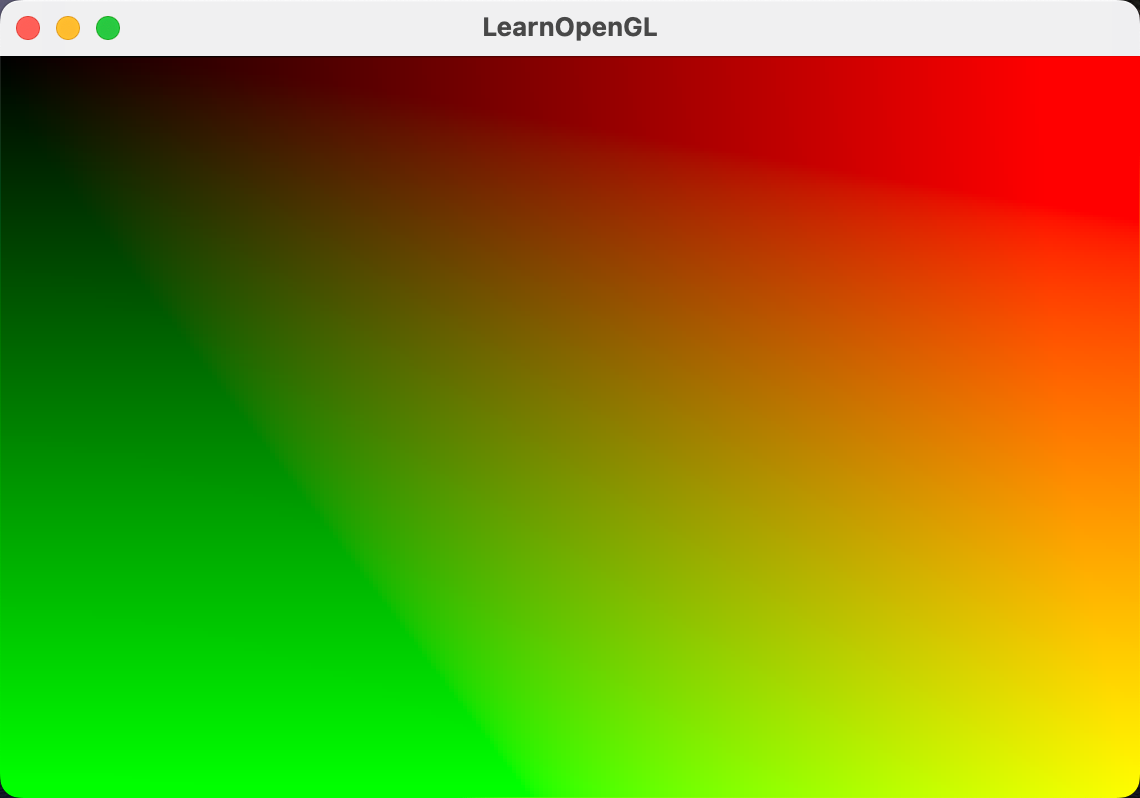

GLSL不同版本会有些差距，如内置函数、变量支持程度不同。330 core需要定义输出颜色（四分量向量分别代表RGBA），这里将最终颜色的RG分量使用纹理坐标最终产生出来的结果：

为什么会产生渐变呢？这就是上文"光栅化"的结果，顶点着色器输出的属性TexCoord被"线性插值"所致。

外部参数

有些开关（bool）,或者参数需要外部程序传入，比如亮度、模糊程度、开关之类的，可以通过外部参数传入。我们可以通过传递参数实现我们的动画，比如随时间变化的颜色：

#version 330 core
out vec4 FragColor;

in vec2 TexCoord;
uniform float uTime;

void main()
{
    // 循环uTime
    FragColor = vec4(TexCoord, 0.5f + sin(uTime) * 0.5f, 1.0f);
}

// c++中
shader.setFloat("uTime", (float)glfwGetTime());

这里使用了一点点数学：由于最终上屏颜色在0-1之间，我们让B分量随时间扰动。使用0.5f + sin(uTime) * 0.5f保证分量在0-1之间周期摆动，当然也可以使用mod(uTime, 1.0f)来只取小数。

最终效果：

纹理的部分，可以看代码仓库的其它代码。其实到这里，实现特效的基础就讲完了，接下来，让我们找个特效实现吧！

剪映抖动效果

fragShader实现如下：

#version 330 core
in vec2 TexCoord;
uniform sampler2D inputTexture;

uniform float time;
uniform float strength;
uniform float speed;

out vec4 FragColor;

float getFps() {
    return 15.0 * speed / 100.0 + 15.0;
}

float getIntensity() {
    return 0.04 * strength / 100.0;
}

vec2 getDirection() {
  vec2 directions[5];
  directions[0] = vec2(-1.0, -1.0);
  directions[1] = vec2(-1.0, 1.0);
  directions[2] = vec2(1.0, 1.0);
  directions[3] = vec2(1.0, -1.0);
  directions[4] = vec2(0.0, 0.0);

  int id = int(floor(getFps() * time));
  id = id % 10 + 1;
  if (id > 5) {
    id = 10 - id;
    if (id == 0) {
      id = 5;
    }
  }
  return directions[id] * getIntensity();
}

void main() {
  vec2 coord = TexCoord + getDirection();
  FragColor = texture(inputTexture, coord);
}
// c++ uniform参数输入
shader.setFloat("time", (float)glfwGetTime());
shader.setFloat("strength", 50.0f);
shader.setFloat("speed", 50.0f);

代码解析

核心实现逻辑是按照纹理偏移去做，也就是对uv添加一个offset。这里可以这样理解：uv(0.0f,0.0f)+(0.1f,0.1f)->uv(0.1f,0.1f)，那么原本左上角显示的图片(0.0f,0.0f)的像素值变成了(0.1f,0.1f)的像素值，等同图片往左上角移动。所以U添加是图片往左、V添加是图片往上移动。

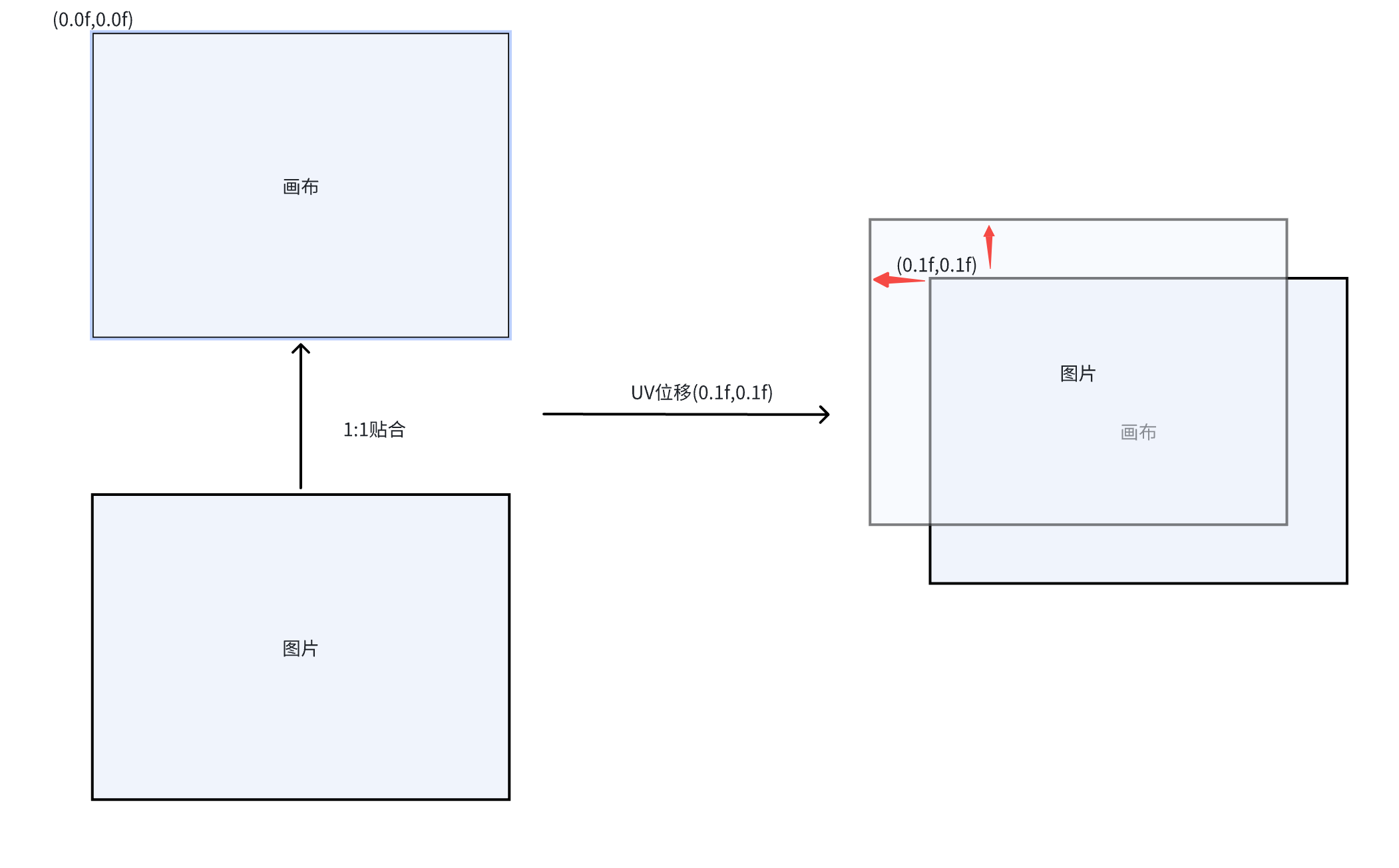

偏移演示

那么抖动有两个问题：

怎么控制速度？总不能每一帧都抖动吧？那太晃眼睛了；
抖动方向怎么控制？不能太有规律，也不能完全随机（两帧随机到一起表现上会误以为是卡顿）；

针对问题1:引入FPS，在15-30之间，通过外部参数传入。int(floor(getFps() * time))一秒内，只会生成固定fps个数（时间是连续的，会按照顺序的到0、1、2...fps、fps+1...）。

针对问题2:预先定义五个偏移方向（包含不偏移），通过取余、镜像id = 10 - id保证按照固定顺序取方向与周期性。

优化思考：将位置偏移计算代码挪到顶点着色器中，仅需6次计算。

最终效果

仓库地址：shaderTest
