自定义特效、动画、转场资源设计（支持剪映资源）

2025年又快结束了，在年末，将自己之前适配剪映特效、转场以及动画的技术方案拿出来分享一下，期望能对看到的同学提供一点帮助。 特效、转场、动画资源，在视频剪辑领域的重要性不言而喻。开发人员如何让视频编辑 SDK 支持丰富的渲染效果呢？这一直是一个很麻烦的点。一些通用的转场库，如用 GLSL 写的：gl-transitions，可以直接使用单 pass 渲染完成，但是诸如：背景高斯模糊、弹跳等效果，就得专门定制渲染代码去完成了。对此，我设计了一种渲染资源格式，可以支持多 pass、多纹理、动画的渲染资源格式，可以对剪映的静态渲染资源很好的支持（后续会介绍剪映的两种渲染资源：静态/动态）。以下都将特效、转场、动画叫做渲染资源吧。

历史方案的弊端

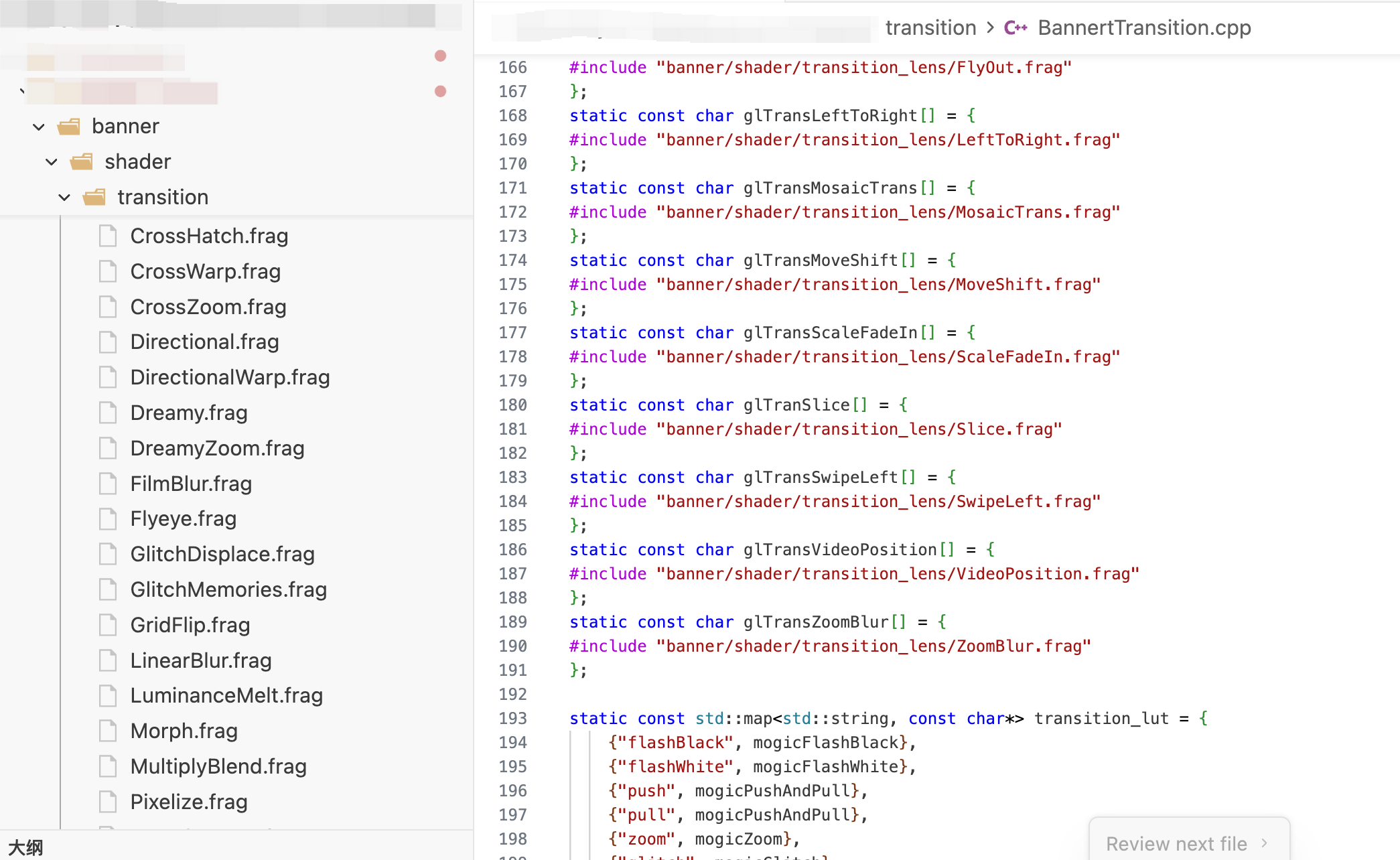

一开始，我们的渲染资源使用的是 PAG + OpenGL 自己实现。通过将渲染资源内置到 SDK 内部，通过 name 进行索引。这样做的好处很明显：外部不用关注特效实现，产品提渲染需求，技术实现具体的渲染资源。代码仓库就像下面这样：

一开始，没有人觉得不对，直到产品多次提到，为什么我们的转场效果这么差呢？还有伴随而来的问题：增删改渲染资源，全链路都要发布一遍（前端、后端、单元测试等）。发布嘛，倒是其次，但是渲染效果差的问题，在单 pass 的渲染支持下是难以优化的。比如高斯模糊：通常需要 ping-pong 的方式，像乒乓球一样，得需要至少两只球拍（FBO），多次动作（draw call）才能完成。对此，在保留历史渲染资源的情况下，我开始了扩展渲染资源的探索。

渲染资源外包

正常来讲，对于效果类的渲染资源，大点的公司应该专门有一批 TA（技术美术）岗位，在已有框架下实现产品提的效果。SDK 的开发人员需要给 TA 提供配套的使用工具，包括但不限于：

1. 提供效果编辑器（如动画编辑器，可考虑使用 AE 设计 + 导出实现，参考 PAG）；
2. 提供可用的参数（对于转场的 shader：texture0、texture1、progress 等）；
3. 提供 debug 环境；
4. 插拔式的线上资源管理；

只有这样，SDK 开发与特效才能解耦。程序员擅长代码架构，TA 擅长视觉效果，专业的事交给专业的人做。就像游戏开发一样，技术可能只占成功因素的 30%，更多还是要靠美术和 TA 对游戏、画面表现效果的理解。 为此，我计划将渲染资源独立 SDK 开发，通过 OSS 管理，效果编辑器的事情，得等有专业的 TA、公司成规模了再开发吧😊（可惜没等到，TA 还是我，给自己写效果编辑器？那得是跟自己多大仇啊）。

资源设计

渲染资源要支持：

• 转场；
• 特效；
• 滤镜；
• 动画；

这几类效果，同时需要支持多 pass 渲染，最终设计如下：

{
    "renderPass": [
        {
            "fboSize": 1.0,
            "shader": {
                "vert": "xxx",
                "frag": "xxx"
            },
            "asInputTexIndex": [
                {
                    "name": "textureInput",
                    "pipe": 2,
                    "renderPassIndex": 1
                }
            ]
        },
        {
            "fboSize": 1.0,
            "shader": {
                "vert": "xxx",
                "frag": "xxx"
            }
        }
    ],
    "texture": [
        {
            "pipe": [
                2
            ],
            "name": "mask",
            "url": "xxx",
            "repeatMode": 2,
            "renderPassIndex": [
                0
            ]
        }
    ],
    "animation": [
        {
            "name": "animation1",
            "strength": 1.0,
            "speed": 1.0,
            "repeatMode": 2,
            "interpolationType": "linear",
            "channelNum": 3,
            "animationInfo": [
                {
                    "data": [
                        1.0,
                        1.0,
                        1.0
                    ],
                    "time": 0
                },
                {
                    "data": [
                        2.0,
                        2.0,
                        2.0
                    ],
                    "time": 3000
                }
            ],
            "renderPassIndex": [
                0
            ]
        }
    ],
    "uniform": [
        {
            "name": "参数1",
            "description": "参数1描述",
            "type": "float",
            "uniformTarget": "uniform1",
            "defaultValue": 1.0,
            "range": [
                0.0,
                1.0
            ],
            "value": 1.0,
            "renderPassIndex": [
                0
            ]
        },
        {
            "name": "参数2",
            "description": "参数2描述",
            "type": "animation",
            "defaultValue": 1.0,
            "uniformTarget": "animation1",
            "range": [
                0.0,
                1.0
            ],
            "value": 1.0,
            "renderPassIndex": [
                0
            ]
        }
    ],
    "name": "冲刺",
    "desc": "冲刺效果",
    "format": "transition",
    "suggestionDuration": 3000,
    "previewUrl": "xxx",
    "coverimage": "xxx"
}

这里面包含了：

• 基本信息（名称、描述、类型）；
• 预览图、预览视频；
• 建议时长；
• 对外参数；
• 核心渲染资源。

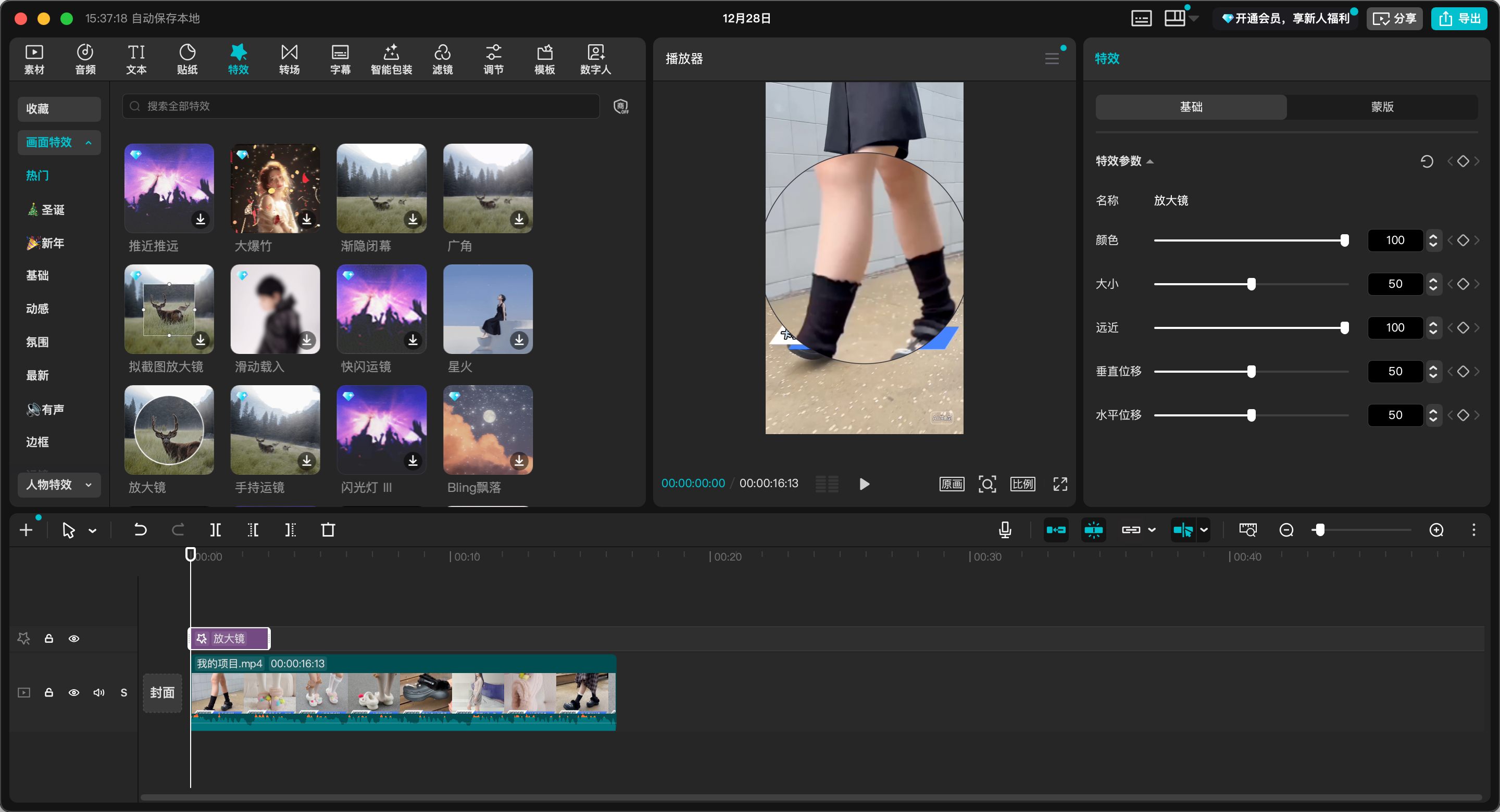

前端拿到这个资源，可以自行构建编辑界面（基本信息+参数+预览信息），如剪映放大镜效果的编辑界面：

资源定义

渲染资源主要包含以下几部分：

1. 渲染通道定义（renderPass[]）；
2. 外部纹理输入（texture[]）；
3. 动画（animation[]）；
4. 外部参数（uniform[]）；
5. 基本信息（name、desc、format 等，方便编辑器展示）；

渲染通道（renderPass）

renderPass 作为一个数组，每一个对象对应创建一次 FBO 和一次渲染调用，结果会存在 FBO 中。由于这里涉及到 FBO 的频繁申请与释放，所以内部要实现一个 FBO 缓存池，从而避免 FBO 频繁创建与销毁带来的性能开销。其中，核心的参数是：

• fboSize（创建 FBO 的比例，如高斯模糊等，可创建低分辨率 FBO 减少性能消耗。1.0 表示原分辨率）；
• shader（核心渲染文件，含 vert 和 frag）；
• asInputTexIndex（作为其它 pass 的输入，系统依赖这个字段进行 FBO 资源回收，当不作为后续任何通道输入时则可以回收）；
• name（uniform 的变量名）；
• pipe（纹理通道，注意默认占用的通道，比如转场的 texture0 和 texture1，占用 0、1 通道作为原始输入）；
• renderPassIndex（渲染 pass 索引）；

有了以上通道定义，即可实现多 pass 的渲染效果。典型案例是高斯模糊：第一个 pass 水平方向模糊，输出到 FBO1；第二个 pass 读取 FBO1 作为输入（通过 asInputTexIndex 指定），进行垂直方向模糊，最终输出。

这种 ping-pong 渲染方式，将二维模糊拆分为两次一维模糊，既保证了效果质量，又大幅降低了计算量（O(n²) 降到 O(2n)）。类似的还有 Bloom 效果：降采样 → 模糊 → 上采样 → 混合，需要 4-5 个 pass 配合。

通过 asInputTexIndex 串联各个 pass 的输入输出，系统可以自动管理 FBO 的生命周期，在不再需要时及时回收，避免资源浪费。

外部纹理输入（texture）

复杂的渲染效果，离不开外部的纹理支持。如 LUT、冲刺、星光闪烁等效果。texture 定义如下：

• pipe（通道数组，和 asInputTexIndex 一样）；
• name（uniform 变量名）；
• repeatMode（动画播放模式，如带透明度通道的视频，作为 Mask 使用时。0、1、2：停在最后一帧、循环播放、倒放等）；
• renderPassIndex（作为哪些渲染通道的输入？与 pipe 数组长度需一致）；

texture 参数允许在渲染资源中使用外部纹理，极大地扩展了效果的表现力。

最典型的应用是 mask 纹理：通过一张黑白图或带 alpha 通道的视频，控制效果的显示区域和强度。比如星光闪烁效果，可以用一张星星形状的纹理作为 mask；心形转场，可以用心形 mask 控制过渡区域。

除此之外，LUT 纹理用于调色滤镜，noise 纹理用于添加噪点质感，gradient 纹理用于渐变映射。相比硬编码在 shader 中的数据，外部纹理可以随时替换，一套 shader 代码配合不同的纹理，就能实现数十种视觉效果的变体。

动画（animation）

动画数据用于场景中需要动画的部分，无论是顶点动画或是纹理动画，对于渲染 SDK 来说，都是着色器的 uniform 输入。

• name（uniform 名，顶点和片段都能拿到）；
• strength（动画强度，可与 uniform 结构联动，供前端调整。输入到 uniform 的是 strength * value）；
• speed（动画速度，可与 uniform 结构联动，供前端调整。影响取样的 timeline）；
• repeatMode（同 texture）；
• interpolationType（插值方式，linear、cubic 等）；
• channelNum（通道数，1、2、3、4 分别对应 float、vec2、vec3、vec4，简单设计可只有这几个）；
• renderPassIndex（同 texture）；
• animationInfo（动画数据数组，使用时，结合 speed + 时间进行采样）；
• data（核心数据，包含 channelNum 个维度数据）；
• time（对应采样点时间）；

这里的动画数据，通常由设计同学在配套的设计软件中制作完成。

理想方案是使用 AE 这类专业软件，开发对应的导出插件（如 PAG 的 AE 插件），将关键帧数据导出为 JSON 格式。这样设计师无需了解底层实现，专注于动画效果本身。

另一个方案是自己开发动画编辑器，直接生成符合格式的动画数据，但开发成本较高，适合有大量动画资源需求的团队。对于小规模项目，手写 JSON 配置也是可行的，毕竟 animationInfo 的数据结构足够清晰：每个关键帧包含 time 和 data，线性插值即可完成大部分需求。

外部参数（uniform）

有些渲染资源，需要对外暴露渲染参数如：动画强度、速度以及高斯模糊的“模糊度”等。

• name（外部名称，因为前端通常需要一个参数名称，而内部的变量通常是英文，所以这里 name 给外部使用）；
• description（参数描述，前端可选展示）；
• type（animation 给动画使用，支持 speed 和 strength，仅支持 "float" 和 "animation"）；
• defaultValue（参数默认值）；
• uniformTarget（uniform 变量名称，区别 name，内部使用）；
• range（参数范围，前端编辑使用）；
• renderPassIndex（同 texture）；

外部参数专门设计给编辑器使用，这是前端需要重点关注的部分。

通过这些参数定义，前端可以自动构建编辑界面：将 name 作为标签显示，根据 range 生成滑块控件，defaultValue 作为初始值。这样做的好处是，每当新增一个渲染资源，前端无需修改任何代码，只要解析 uniform 数组，就能自动生成对应的参数面板。

剪映渲染资源分析

剪映作为国内视频剪辑软件的标杆，其渲染资源设计经过了大量实战验证。通过逆向分析剪映的资源包，可以发现其渲染资源分为两类：静态资源和动态资源。

静态资源

静态资源指的是可以纯粹通过 shader + 动画数据完成的效果，不需要复杂的逻辑运算。以"向左"转场为例：

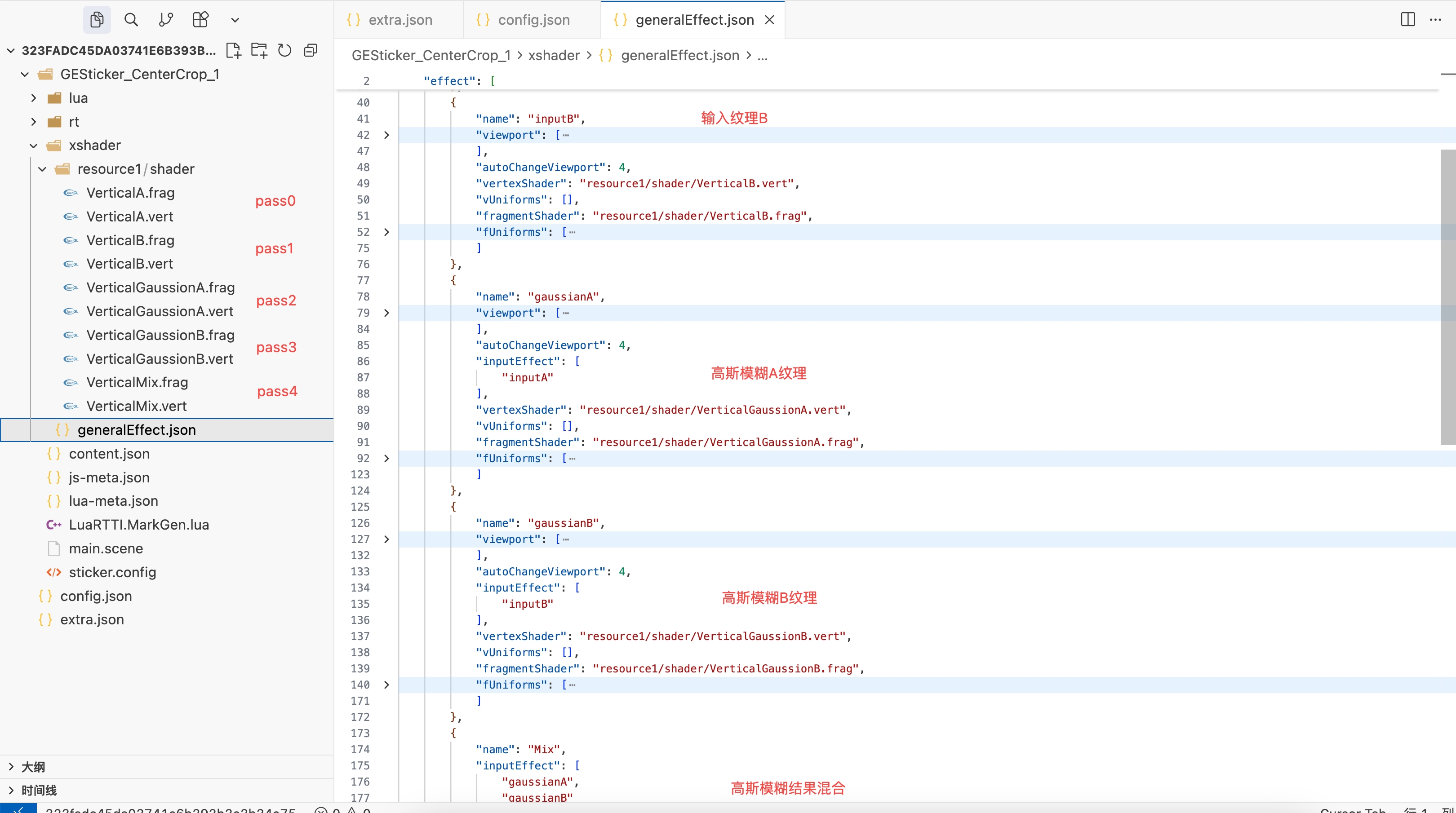

对应剪映资源结构：

核心设计对比：

剪映使用了类似的 renderPass 设计，但有一些不同之处：

1. 依赖关系表达：剪映用 inputEffect 字段表示 pass 之间的依赖关系，我们设计成了 asInputTexIndex + renderPassIndex 的组合。我们的设计更明确，系统可以根据这个信息自动判断 FBO 何时可以回收。

2. 渲染流程：这个"向左"转场包含 3 个 pass：

3. Pass 1：对输入 A（前一帧）做高斯模糊，使用 easeInOutQuint 缓动函数控制位移纹理采样

4. Pass 2：对输入 B（后一帧）做高斯模糊，同样使用缓动函数
5. Pass 3：根据进度混合输出（gl_FragColor = iTime <= 0.50 ? from : to）

这 3 个 pass 其实可以合并为 1 个 pass 完成。在 fragment shader 中直接采样两张纹理，分别做模糊计算后混合。

动态资源

动态资源是静态资源无法覆盖的场景：需要在渲染过程中执行复杂的逻辑运算、条件判断、或者需要 CPU 参与计算的效果。以剪映的"推远2"为例：

动态资源的复杂性：

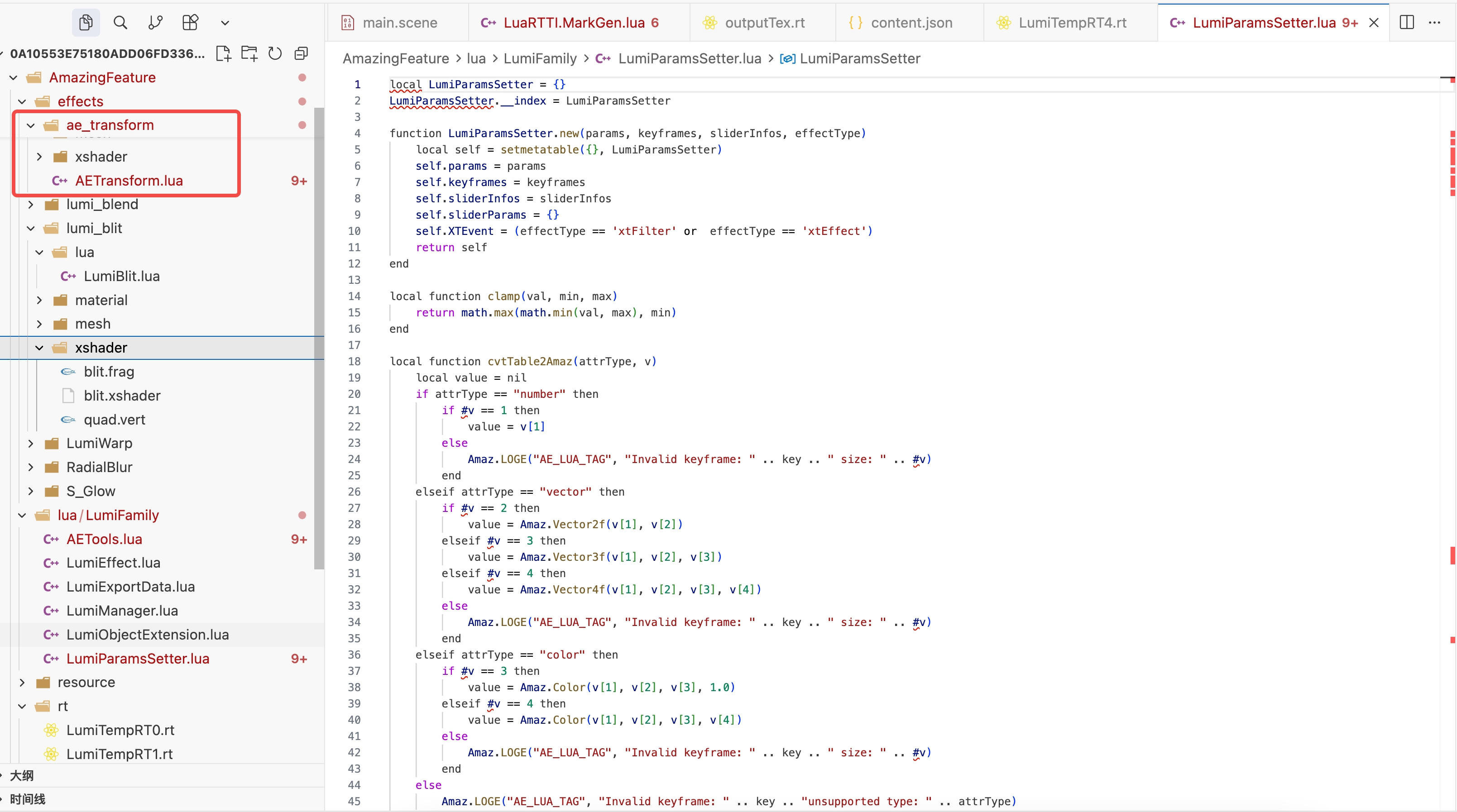

这类资源本质上是 AE 项目导出的，包含：

1. Lua 脚本：描述动画逻辑、图层关系、表达式计算;
2. 资源文件：预合成、图片序列、音频等;
3. 渲染指令：需要一个专门的渲染引擎解析 Lua，生成渲染指令树;

为什么需要动态资源？

某些效果无法用静态的 shader + 动画描述，典型案例：

• 文字动画（需要解析文本，按字符或单词拆分，分别应用动画）
• 粒子系统（粒子生命周期、物理模拟需要逻辑计算）
• 复杂合成（多图层、蒙版、轨道遮罩等 AE 特性）
• 表达式驱动（AE 的表达式可以是任意 JavaScript 代码）

目前设计的静态资源格式，无法支持动态资源。要支持需要：

1. 集成 Lua 虚拟机或 JavaScript 引擎
2. 实现 AE 渲染引擎的子集（如 PAG 做的）
3. 开发对应的资源导出工具

这个工程量是巨大的，PAG 团队花了数年时间才做到对 AE 特性的较好支持。对于小团队来说，静态资源是很不错的选择。
